一、概述

深圳巴頓斯科技有限公司自主生產的 BDS-F 系列的防腐型磁致伸縮液位傳感器適用于具有強酸性、強堿性等腐蝕介質的液位測量，可廣泛應用于石油、化工、環保等行業的各種液位罐的液位檢測與控制。

二、產品介紹

1. 參考型號

BDS-FP1A4210-FB*****

2.參數說明

液位產品: 防腐型磁致伸縮液位傳感器

供電電壓 供電：24VDC

電源電流:<100mA

輸出信號: 4-20mA，四線制

測量量程: 有效量程 0~3000mm

連接方式: 卡箍或螺紋

出線方式: 直出電纜線或 M12航空插頭

浮子類型: PP浮球

3.性能指標

非線性：優于±0.02% FS

重復性誤差：優于±0.002% FS，±0.05%F.S.

精度：±0.05%F.S.

工作溫度：-40~+85℃

4.結構特性

測桿材料：PP測桿

電子倉外殼材料：PP外罩

基座及鎖緊環：防腐底座

外殼防護等級：電子倉 IP67，測桿IP68

三、接線圖

棕色：+24VDC

白色：電源地

藍色：4-20mA

黑色：信號地

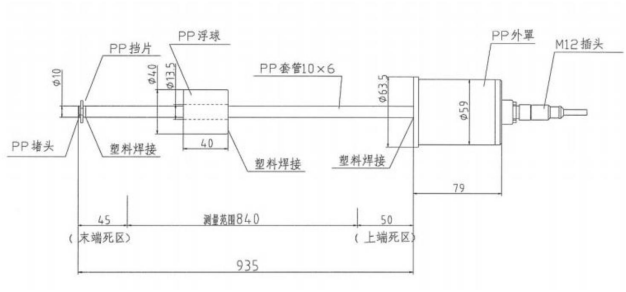

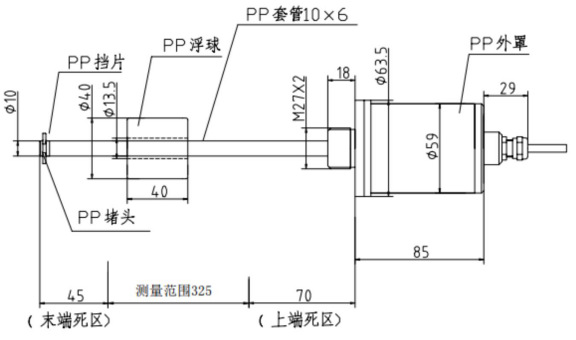

四、設計方案尺寸圖

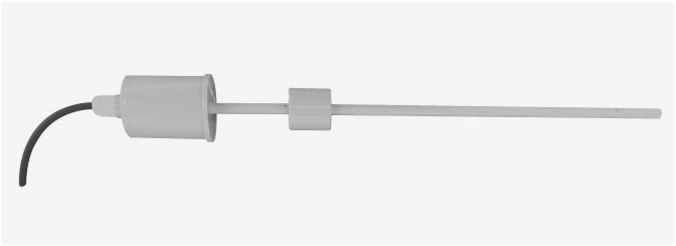

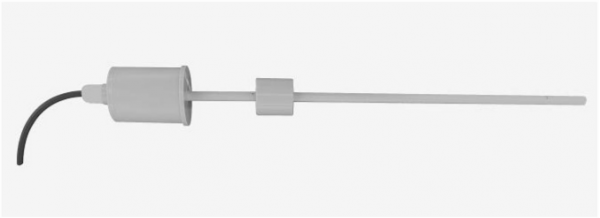

五、產品實物圖

六、常見故障排除（以輸出 4~20mA為例，其它輸出同理）

1. 輸出為 4mA不變

（1）當測桿上沒有浮球時，傳感器輸出為 4mA----檢查浮球。

（2）浮球落到測量下死區時，傳感器輸出是 4mA----檢查浮球是否入液，或者其他原因?qū)е聯p壞而不能浮起。

2. 輸出值不變

（1）浮球被卡住或者浮球損壞（輸出值的范圍在 4~20mA之間）----檢查浮球，油箱內部結構。

（2）可恢復工廠零點設置或者恢復工廠滿度設置。

3. 輸出為 0mA

（1）線路斷路----檢查現場線路是否存在斷路，如線與線的對接地方。

（2）檢查接線是否接好，是否接觸不良。

4. 數據有跳變

（1）安裝時沒有固定好法蘭，設備震動影響到測量----檢查傳感器安裝。

（2）屏蔽線斷路----檢查線與線對接地的屏蔽線。

（3）傳感器的布線是否避開大功率設備。

5. 現場檢測方法

（1）把萬用表打到電壓檔，測量采集模塊的供電輸出是否約為 12V~24V。

（2）檢查輸出電流信號，把電流輸出線從采集模塊分離，把萬用表打到電流檔，測量傳感器的電流輸出，隨著浮球的移動，電流應該是 4~20mA的變化。

（3）檢查傳感器的工作電流，用單獨 24V 電源給傳感器供電，再用電流表測量電源線的電流，電流值應該約為 40~80mA(電壓輸出的傳感器為 50mA)。

（4）把傳感器從設備直接拆卸下來（排除現場線路問題），直接接到采集模塊上去，按照第(2)點的方式去檢測，或者是檢查現場線路是否存在問題，確?，F(xiàn)場線路正常的情況下進行檢測。
