一、產品說明：
超聲波液位計(料位、液位)計中英文顯示, 自由切換, 人性化操作界面, 普通技術工人即可安裝操作，是一種非接觸式、高可靠性、高性價比、易安裝維護的物位測量?jī)x器。它不必接觸介質就能滿足大部分物位測量要求，他是我們公司經過多年努力開發，擁有自主產權的新一代超聲波物位儀。發射超聲波換能器發射出的超聲脈沖，通過傳播媒質傳播到被測物面，經反射后再通過傳聲媒質返回到接收換能器，測出超聲波脈沖從發射到接收在傳聲媒質中傳播的時間；再根據傳聲媒質中的聲速，就可以算得從換能器到物面的距離，從而確定物位。

二、產品名稱：

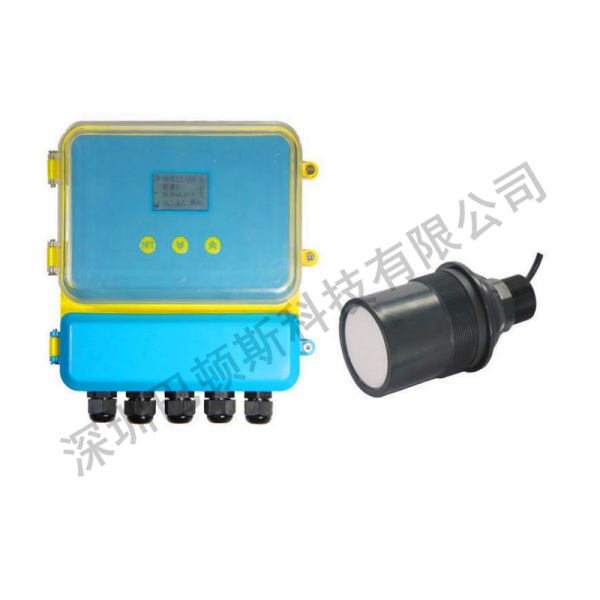

分體式超聲波物位計

三、運用領域：
石油、化工、自來水、污水處理、水利水文、鋼鐵、煤礦、電力、交通以及食品加工等行業；

超聲波液位計，用于測量水,泥漿,礦漿,牛奶,化工原料等液體，應用于石油、化工、環保、冶金、礦山、市政、水利、水文、水處理等行業。

四、超聲波物位計菜單簡易設置操作說明：

本公司生產的超聲波物位計,使用全中文的菜單,進行簡易的設置,就能滿足客戶不同的需求。正常情況下,按照說明書的安裝要求,安裝好設備后,只需要設置以下幾個參數,設備就可以正常使用了。

面板上有三個按鍵，通過這三個按鍵可對儀表進行調試。調試后液晶屏幕上顯示測量值。

◇進入菜單項             ◇移動光標

◇確認菜單項             ◇選擇菜單項

◇確認參數修改            ◇參數修改

(1)儀表通電顯示后，長按設置鍵(SET)兩秒進入一級菜單。

菜單模式有：專家設置模式和簡易設置模式。

簡易設置模式的菜單查詢表，如下表所示

專家設置模式的菜單查詢表，見“附錄：超聲波物位計工程師菜單查詢表”。

(2)選擇測量模式:

測量模式分距離測量和物位測量。出廠默認為物位測量。

(3)將探頭的高度值輸入到“參考零點”。(探頭高度為探頭發射面到罐底或池底的距離)

①距離測量模式下，參考零點設置沒有意義，量程高點、量程低點的位置參見附圖1.1。

②物位測量模式下，參考零點、量程高點、量程低點的位置參見附圖1.2。

        附圖1.1 距離測量示意圖            附圖1.2 物位測量示意圖

量程低點: 參考平面到該位置的距離值。當量程低點高于參考平面時數值為正，低于參考平面時數值為負。液位在該位置時輸出4mA電流。

量程高點: 參考平面到該位置的距離值。當量程高點高于參考平面時數值為正,低于參考平面時數值為負。液位在該位置時輸出20mA電流。

(4)帶繼電器工作的:進入報警設置選項,設置三個參數:

 ①報警模式:選擇高位報警、低位報警或者關閉。

 ②報警值:高位報警:液位高于報警值時報警

          低位報警:液位低于報警值時報警

 ③回差值: 回差值是為了防止測量誤差引起在報警點附近報警開關反復跳動。

高位報警狀態:液位低于(報警值-回差值)時解除報警

低位報警狀態:液位高于(報警值+回差值)時解除報警

(5)探頭選擇、參數校正、算法選擇項請?jiān)趯I(yè)技術人員指導下進行設置。

(6)設備安裝完畢，必須真正單獨接地，不要與電氣箱或者儀表箱的公用地接地。

(7)建議：超聲波物位計在與變頻器、PLC等有干擾的設備連接時，電源部

分要加隔離變壓器，信號部分要加信號隔離器，并做可靠接地處理。

★信號線不可與動力線、電源線在同一個線槽內，要單獨穿金屬管安裝，或者是遠離動力線和電源線安裝，在沒有穿管安裝的前提下，距離動力線、電源線距離至少1米以上。

圖示說明：

★這是重要提示，請仔細閱讀，并嚴格按照要求做。

▲這是一般提示，請仔細閱讀，以免在使用中引起困擾。

五、調試：

  由于儀表現場安裝環境不同的。因此超聲波物位計在工作之前必須知道所需測量的基本情況，比如：測量范圍、零點、滿程和現場工況等等。因此在測量之前必須對儀表進行設置。具體請參照第一頁的“超聲波物位計菜單簡易設置操作說明”。

其他：探頭選擇、參數校正、算法選擇這三個項目請不要自行修改。

六、主要技術指標：

備注：本系列超聲波探頭還可以根據客戶需求定制：耐高壓、耐高溫、小口徑、小盲區等特規探頭。

七、安裝指南：

7.1物位計安裝尺寸

⑴ 分體式超聲波物位計標準型：


                                                                                         實物圖

                                                                                        結構圖

7.2安裝指南

7.2.1理解專業術語

①量程：在進行儀表選型的時候，量程的含義是很重要的，請看下面的示意圖。

②發射角和虛假回波

超聲波波速通過探頭聚焦，脈沖波速的發射就好像手電筒的光速一樣，離探頭越遠的地方，擴散面積就越大。

在發射角內的任何物體，如：管道、支架、焊縫、加強筋、攪拌螺旋槳、掛壁的物體，都會造成很強的虛假回波，特別是發射角內距離探頭較近的物體。

例如：在距離探頭6米處的管道造成的虛假回波要比距離探頭18米處同樣管道造成的虛假回波強9倍。

★盡量使傳感器的軸線垂直于介質表面，并且避免在發射角內有任何其他物體。如：管道和支架等。

7.2.2測量范圍選擇

  測量范圍取決于超聲波探頭的范圍。超聲波探頭的范圍則取決于現場的工作環境、被測量目標、溫度等。根據下表，你可以選擇出你所需要的測量范圍是幾米。

信號衰減計算方式，如果是現場有多種情況，就要把這幾種情況都累加起來來計算信號衰減的量。

·有少量加料               5...10dB

·有少量蒸汽               5...20dB

·探頭和介質表面溫差≤40℃     5...10dB

   合計               最小15dB，最大40dB。

在這種情況下，如果實際最大測量范圍是5米，那么需要選用50米量程的超聲波液位計來的量。

八、設置

8.1運行模式界面簡介

  本系列超聲波物位計有運行和設置兩種工作模式，在設備通電并完成初始化過程后，物位計會自動進入運行模式，并開始測量數據。此時測量為物位測量模式。并相對輸出4～20mA值。輸出電流與物位高低成正比。

超聲波物位計運行模式界面如下：

 中文顯示界面

 英文顯示界面

九、菜單界面及操作說明

菜單模式有：專家設置模式和簡易設置模式。

簡易設置模式的菜單查詢表，見首頁

專家設置模式的菜單查詢表，見附錄。

專家設置模式下的菜單界面及操作說明如下：

① 在運行模式界面按Set鍵進入一級菜單界面：

② 一級菜單各項說明：

◆參數沒有被鎖定的一級菜單界面：

◆參數鎖定的一級菜單界面：

◆“0結束設置”

 當選擇此項時，按Set鍵將退回到運行模式界面。

◆“1參數鎖定”

菜單上鎖，當你的參數設置好，不希望別人隨意改動，把菜單上鎖，這樣就要輸入密碼才能解鎖進行菜單操作。本物位計的初始密碼為25，用戶可以修改初始密碼任意設置自己的密碼（特別提醒請記住自己設置的密碼，如若忘記應與廠家聯系）。

說明：

不鎖定：不鎖定，那將所有的菜單都可以隨意修改。

全局鎖定：全局鎖定后，必須輸入密碼才能修改。

★當參數被鎖定時，按Set鍵進入?yún)?shù)鎖定的解鎖界面：

◆“2量程設置”

設置參考零點、量程低點、量程高點、顯示單位。

參考零點：設置物位計參考零點，這個主要是物位測量的時候才有意義；出廠設置默認最大量程。

量程低點：設置物位計4mA對應輸出的測量值；出廠設置默認為0。

量程高點：設置物位計20mA對應輸出的測量值；出廠設置默認為最大量程。

顯示單位：有m、cm、mm三種單位可以選擇，m: 以米顯示，cm: 以厘米顯示，mm: 以毫米顯示，出廠設置默認為m。

◆“3測量模式”

模式選擇：有距離測量和物位測量?jī)身?xiàng)可以選擇。

距離測量:顯示值為探頭到被測平面距離；

物位測量:顯示值為水底到水面的高度即液位高度。

出廠設置默認為物位測量。

響應速度：有慢速、中速、快速三項可以選擇。

慢速:響應速率慢,測量精度高，不容易受干擾；

中速:介于慢速和快速之間；

快速:響應速率快,測量精度低，容易受干擾。

出廠設置默認中速。

安全物位：有保持、最小值、最大值、設定值四項可以選擇。

保持:系統丟波后顯示值為最后測量值,電流為相對應值；

最小值: 系統丟波后顯示值為4mA,電流為4mA；

最大值: 系統丟波后顯示值為20mA,電流為20mA；

設定值:系統丟波后顯示值為最后測量值,電流輸出為設定電流的設定值。

出廠設置默認為保持。

設定電流：設置丟波后的輸出指定電流,大于3.6mA,小于22mA,再選擇為保持/最大值/最小值時無效。出廠設置默認為3.6mA。

◆“4探頭設置”(這項參數請不要修改)

選擇探頭及設置相關參數。

1探頭選擇：有1～9共九項可以選擇。根據探頭上的標簽選擇，出廠設置默認為5。

2盲區設置：設置探頭的近端盲區，出廠設置值根據配套的探頭不同而不同。

3短靈敏度：請不要自行修改，需在專業技術人員的指導下才能修改。

4短門限值：請不要自行修改，需在專業技術人員的指導下才能修改。

5長靈敏度：請不要自行修改，需在專業技術人員的指導下才能修改。

6長門限值：請不要自行修改，需在專業技術人員的指導下才能修改。

◆“5算法選擇”(這項參數請不要修改)

算法選擇：有特殊環境一、特殊環境二、特殊環境三、特殊環境四、特殊環境五、特殊環境六、特殊環境七，共七項可以選擇。

出廠設置默認為特殊環境七。

◆“6報警設置”設置報警繼電器。

報警1模式：有關閉、低位報警、高位報警三項可以選擇。關閉:繼電器1不作用；低位報警:繼電器1低位報警；高位報警:繼電器1高位報警。出廠設置默認為關閉。

報警1值:以米為單位, 出廠設置默認為0。

報警1回差：以米為單位，觸發報警后解除報警需要測量值到報警值+/-報警回差時才有效。出廠設置默認為0。

報警2模式，報警3模式，報警4模式設置方法同上。

舉例說明：(如何用一個繼電器控制水泵啟動和停止)

報警回差還可以讓一個繼電器來控制水泵從低水位到高水位的整個工作過程。

1.比如用于排水：要求水池中水位到1米以下，水泵停止排水；水位升到5米，水泵開始啟動往外排水。具體設置如下：

報警1模式：高位報警。報警1值：5.00m；報警1回差：4.00m。

2.比如用于進水：要求水池中水位到1米以下，水泵啟動進水；水位升到5米，水泵開始停止進水。具體設置如下：

報警1模式：低位報警。報警1值：1.00m；報警1回差：4.00m。

◆“7參數校正”(這項參數請不要修改)

進行量程校正、聲速校正、電流輸出校正、參考電平校正操作。

量程校正：輸入實際值,系統自動進行量程校正。出廠設置默認為測量值。

聲速校正：輸入實際值,系統自動進行聲速校正,運用在不是空氣的場合。例如：在汽油、丙酮、酒精等很多揮發性氣體的場合，聲音在這些氣體中的傳播速度不一樣，需要校正。

4mA校正：修改值,直到實際輸出電流為4mA為止。出廠設置默認為3100。

當萬用表串聯進入4-20ma的正極時，要把這里的數字增加或者減少1，才能夠真正進入4mA校正。

20mA校正：修改值,直到實際輸出電流為20mA為止。出廠設置默認為7200。

參考電平：輸入相應測試點測得的電壓值。出廠設置默認為5.00。

◆“8通信設置”

通訊地址：選擇通訊的地址，默認值為1。

波特率：選擇通訊的頻率，有2400、4800、9600、19200可選，默認值為9600。

工作方式：選擇通訊的工作方式，有“自動報告方式”、“查詢方式”，默認為“自動報告方式”。

◆“9復位選擇”

出廠復位：是:恢復到剛出廠設置的狀態?？梢越鉀Q設置錯誤的問題。

       否: 退出。出廠設置默認為否。

系統復位：是：恢復系統設置。

       否：退出。出廠設置默認為否。（請不要修改這一項）

      超聲波收發轉換電路采用專用大規模集成電路，元件貼片率99%，并以液晶顯示測深結果，保證了產品的長期可靠性，同時將其功耗降到了極低?？蛇x信號輸出，彌補了傳統手持產品無輸出的產品不足。具有測量精確、耗電省、可靠性高、使用方便、操作簡單、測量速度準確、攜帶方便等優點。儀器可在靜水中測深，也可在具有一定速度的水中測深；水流速度可達5m/秒左右，是水文測驗、水電廠、庫區、湖泊、河道勘測和環境水域監測的理想水深測量?jī)x器。

產品優勢

1> 獨家采用物理全封閉探頭：一體鑄造無縫隙探頭，使用壽命提高1-2年

2> 獨特探頭設計：選用不同探頭，可以適應低渾濁度、中渾濁度和高渾濁度水質。

3> 先進回波跟蹤算法：能在嘈雜的水下噪聲中有效捕捉真實回波

4> 多種補償模式：內置溫度補償，帶溫度提示，聲速校正模式

5> 點陣式液晶，中英文菜單：使調試和應用變得更為容易，可以顯示多種圖形

6> 靈活的測量模式：物位和距離兩種測量模式，可以靈活設置參考位置

7> 可編程繼電器輸出：繼電器可編程，每個繼電器可以設置成高位、低位報警或者關閉
