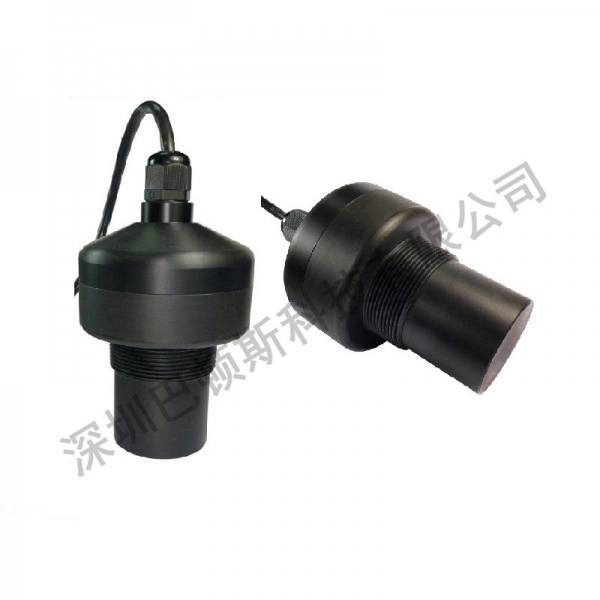

 產品簡介

利用聲波介質對被檢測物進行非接觸式和無磨損的檢測。

超聲波水位計主要是檢測污水、河水、清水，能夠測量傳感器發射面到水表面的距離值。

產品防護等級達到IP68水平，可以在水下8米以內深度長期浸泡，不會損壞。(注意儀表的電纜線出線部分需要現場接線后可靠密封，避免進水。)

 測量原理

超聲波探頭發射出的超聲脈沖，通過空氣傳播到被測水面，經反射后再通過空氣返回到超聲波探頭，因為發射和接收的時間都是能夠知道的，根據這個時間×聲速÷2=探頭發射面到水面之間的距離。

計算公式：D ＝ C*t/2

(除以2是因為聲波從發射到接收實際是一個來回，D是距離，C是聲速，t是時間）。

如果發射和接收時間差是0.01秒，聲速是340米/秒。

340米/秒×0.01秒=3.40米

3.40米÷2=1.70米

也就是探頭發射面到水面之間的距離是1.70米。

 產品特點

防護等級：IP68

響應時間短

通過RS485 完成地址設置

豐富的輸出方式：模擬量或者RS485，跟供電電壓有關。

 主要技術指標

測量范圍：1米，2米，3米，4米，5米，6米，7米，8米；

測量輸出結果：探頭發射面到被測水面之間的距離值；

傳感器螺紋：根據測量范圍不同，螺紋不同；

盲區范圍：根據測量范圍不同，盲區不同；

供電電壓：直流24V，輸出1路4-20mA或者1路RS485 MODBUS協議；

供電電壓：直流12V，輸出1路RS485 MODBUS協議；

顯  示：無顯示

配套電纜長度：1米

電纜出線：4芯

工作環境溫度：-20～+60℃；

工作環境壓力：一個標準大氣壓；

工作環境濕度：≤90%RH非凝結。

 產品參數

IP68超聲波水位計 100K-2米

※內部參數

供電：24VDC

功耗：15mA

精度：1cm

盲區：15cm

響應速度：1s

※換能器參數

銳角度：8.97°

半功率角：3.82

材質：POM

※外觀

螺紋：2寸NPT

線長：標配5米

重量：870±20g

高度：157.9mm

線徑：4*0.3

防水等級：IP68

※輸出方式---RS485

紅線-----24V+   藍線-----RS485A

黑線-----24V-   黃線-----RS485B

備注：4~20mA目前無此功能

IP68超聲波水位計 200K-1米

※內部參數

供電：24VDC

功耗：15mA

精度：1cm

盲區：10cm

響應速度：1s

※換能器參數

材質：POM

銳角度：4.48°

半功率角：1.91

※外觀

螺紋：2寸NPT

線長：標配5米

重量：870±20g

高度：157.9mm

線徑：4*0.3

防水等級：IP68

※輸出方式---RS485

紅線-----24V+   藍線-----RS485A

黑線-----24V-   黃線-----RS485B

備注：4~20mA目前無此功能

IP68超聲波水位計 64K-5米

※內部參數

供電：24VDC

功耗：15mA

精度：量程的0.5%

盲區：25cm

響應速度：1s

※換能器參數

材質：POM

銳角度：14.05°

半功率角：5.97

※外觀

螺紋：2寸NPT

線長：標配5米

重量：910±20g

高度：157.9mm

線徑：4*0.3

防水等級：IP68

※輸出方式---RS485

紅線-----24V+   藍線-----RS485A

黑線-----24V-   黃線-----RS485B

備注：4~20mA目前無此功能

IP68超聲波水位計 49K-8米

※內部參數

供電：24VDC

功耗：15mA

精度：量程的0.5%

盲區：30cm

響應速度：1s

※換能器參數

銳角度：18.38°

半功率角：7.8

材質：POM

※外觀

螺紋：2寸NPT

線長：標配5米

重量：950g±20g

高度：157.9mm

線徑：4*0.3

※輸出方式---RS485

紅線-----24V+   藍線-----RS485A

黑線-----24V-   黃線-----RS485B

備注：4-20和485 只能帶一種，不能同時帶

   485的可以12或者24V供電

   4-20只能24V供電

IP68超聲波水位計 40K-10米

※內部參數

供電：24VDC

功耗：15mA

精度：量程的0.5%

盲區：35cm

響應速度：1s

※換能器參數

銳角度：21.34°

半功率角：9.05

材質：POM

※外觀

螺紋：G2A

線長：標配5米

重量：1000±20g

高度：157.9mm

線徑：4*0.3

防水等級：IP68

※輸出方式---RS485

紅線-----24V+   藍線-----RS485A

黑線-----24V-   黃線-----RS485B

備注：可以做12V，對應電流30mA

安裝注意事項

①超聲波傳感器安裝時發射面應垂直于被測物體；

②電源線不要接反，接反了會導致內部電路燒毀；

③供電電源不能供錯，如果供錯了，會燒毀內部電路。

④4-20ma輸出接線不能接反，接反會導致沒有信號。

⑤RS485輸出接線不能接反，接反了會導致485輸出亂碼或者空白。

⑥超聲波傳感器周圍一定范圍內不能有任何障礙物，具體請咨詢公司技術人員。

⑦本設備防護等級是IP68，可以浸泡在水中，等水退下去，最高水位低于盲區就可以正常測距了。
