本節主要介紹磁致伸縮位移傳感器的機械結構，其包括電子倉、測量桿、位置磁鐵和阻尼器。電子倉內部裝有測量電路板、扭轉片、接收線圈、偏置磁鐵等。測量桿的內部由內到外依次是波導絲、支撐套管、保護套管。波導絲在電子倉內穿過后被拉緊固定，連接到測量桿底端固定，再通過導線與測量電板連接構成一個完整的回路。測量桿上端焊有一個管螺紋接頭，測量電路板通過管螺紋也測量桿相連，測量桿底部安裝有阻尼組件，用于吸收傳播到傳感器尾部的扭轉板，防止其發生發射，消除干擾。位置磁鐵可沿側桿自由滑動，內部裝有永磁磁鐵，用于非接觸式測量位移，磁致伸縮位移傳感器的結構圖如下所示：

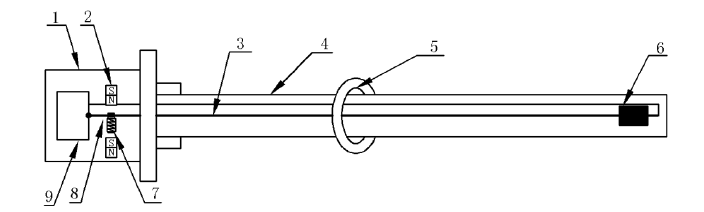

1，電子倉；2，偏置磁鐵；3，波導絲；4，測量桿；5，位置磁鐵；6，阻尼器；7，金屬片；8，感應線圈；9，測量電路板

我司選用2個永磁體來提供偏置磁場，根據維拉里效應可知，在偏置磁鐵的作用下，可將扭轉轉應變引起的磁通變化通過感應線圈轉換為電壓信號。其中偏置磁場的大小會影響電壓信號的性能，具體后面將會有詳細介紹：

一般，檢測扭轉波的方式有壓電陶瓷轉換器、扭轉片、和線圈三種。本傳感器選用扭轉片方式來間接檢測波導絲中的扭轉波，這種結構對縱波信號不敏感，能有效剔除縱波影響。在電子倉內，與波導絲垂直的位置放置一段跟波導絲相同材質的金屬片，將線圈纏繞并緊貼該金屬片，其中金屬片通過電焊的方式與波導絲連接。

考慮到磁致伸縮位移傳感器的工作環境比較惡劣，保護套管應為厚壁、耐腐蝕不銹鋼管材，其長度由所需量程決定。波導絲與不銹鋼測量桿之間通過支撐套管相隔以絕緣，故支撐套管一般用塑料材質的。

電子倉內部的測量電路板包括信號調理電路、時間測量電路、通訊電路等硬件電路，其主要是用于處理傳感器返回的回波信號，得到位移值并傳輸給上位機，進行實時監控。
