金屬片的磁致伸縮系數與其磁化狀態密切相關，其中磁化狀態是由偏置磁場的磁化效果決定的。金屬片的磁致伸縮系數越大，則金屬片扭轉應變產生的磁化強度變化越大，即逆磁致伸縮換能效率越大，從而直接影響感應線圈輸出的電壓信號的幅值，因此在設計偏置磁場時，應使金屬片周?chē)拇鸥袘?yīng)強度足夠大，來保證較大的逆磁致伸縮換能效率。其中磁場強度的大小主要與提供偏置磁場的永磁體的大小及擺放位置有關。本文通過有限元分析對比永磁體擺放的不同位置對感應線圈周?chē)磐康挠绊懀瑥亩_定永磁體的最佳擺放位置。

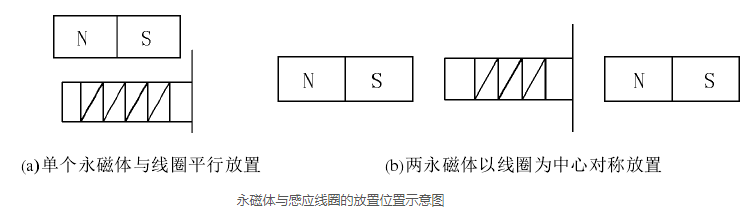

一般，磁致伸縮位移傳感器中永磁體與感應線圈的放置位置如圖1（a）所示，采用一個永磁體來構成偏置磁場。為了提高線圈輸出的電壓信號性能，本文采用如圖1（b）中的放置方式，采用兩個永磁體來構成偏置磁場，其中兩個永磁體的方向須擺放一致，若方向相反，則當激勵電流產生的環形磁場與兩個永磁體所產生的軸向磁場相遇也會產生扭轉波，該扭轉波對位置磁鐵處發出的扭轉波會產生干擾，從而影響位移測量精度。下面通過ANSYS來進行仿真分析圖1（a）與1（b）的兩種擺放方式下的偏置磁場特性，來更好的說明本文所采用的方式具有一定的優勢。

采用ANSYS對偏置磁場進行二維靜態磁場分析，通過GUI方式來實現。首先建立永磁體模型，將其簡化為長5mm,寬3mm的矩形，兩永磁體的間距為20mm,材料選用牌號為N50M的釹鐵硼，剩磁為1450mT,矯頑力為1114KA/m,相對自動區域網絡劃分。最后進行計算求解，可得到永磁體周?chē)拇磐ǚ植继匦?，如圖2所示。

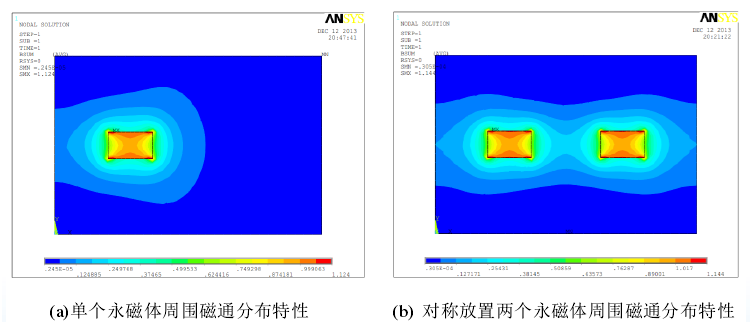

由圖2永磁體周?chē)磐康臄?shù)據可知，對比兩種不同放置方式，圖的放置方式中的線圈周?chē)拇磐?磁感應強度）明顯高于圖的，從而可知本文采用的兩個永磁體對稱放置方式使得線圈輸出的電壓性能更好。

兩種放置方式下永磁體周?chē)磐ǚ植继匦?/span>
