一、概述

高度儀采用差壓原理進行高度測量，整個測試模塊封閉在可靠的殼體內，有效提高測量可靠性和精度。產品主要應用于工程領域?qū)Ω叨染珳?zhǔn)控制、監控作業的應用場合，安裝場地變化大，環境惡劣等，如粉塵、濕度、溫度、氣壓等不確定環境因素，對傳統的測高方式不適用安裝的工況場合。產品設計滿足耐磕碰、耐摔、抗外界干擾等因素的設計要求。

陀羅儀用于動態環境下姿態監測，通過校準、嵌入式補償和信號處理，解決安裝誤差，大大降低了設計和驗證負擔。陀羅儀工作溫度范圍?40℃至+85℃，傳感器內置的靈敏度和偏置特性及其獨特的補償公式，經安裝補償后滿足精確的測量結果（測量精度與標定系統和安裝位置有關）。陀羅儀安裝在產品的上端（測量端）的主電路板上，用于檢測支架姿態（X、Y、Z 三軸角度值），連同高度測量值通過通訊接口傳輸?shù)缴隙讼到y(tǒng)進行高度補償和姿態觀察。

二、應用領域

1、環境惡劣工程（粉塵大、濕度大、易刮碰、震動等環境）的高度測量

2、煤礦液壓支架高度測量

3、橋梁檢測

三 、電氣參數

1、量  程：0～10m

2、工作電壓：12±2VDC（工作電流≤40mA）

3、測量精度：高度測量精度：±1%FS（重復性≤0.5%FS；滯后：≤ 0.5%FS），角度測量精度：±1°

4、穩 定 性：±1%FS/年

5、工作溫度：0℃～40℃

6、儲存溫度：-30℃～70℃

7、工作環境：相對濕度小于95%，大氣壓力86kPa～106kPa

8、通信接口：RS232（見下通訊協議）

9、輸出變量：高度值（分辨率 0.1mm），角度值：三軸：X±90、Y±90、Z±90）（分辨率 0.1°）

10、絕緣電阻：≥50MΩ/500VDC

11、耐壓強度，漏電流≤5mA @500VAC 60S

四 、通訊協議

五 、結構性能

1、外層防護：鋼絲編織防爆管

2、測量頭與防爆管拉力≥10KG

3、測量端（上端）電子倉可旋轉±180°

4、電子倉材料為304不銹鋼

5、防護等級：IP67

6、產品安裝方便，見下圖安裝方式

六 、產品結構 及安裝

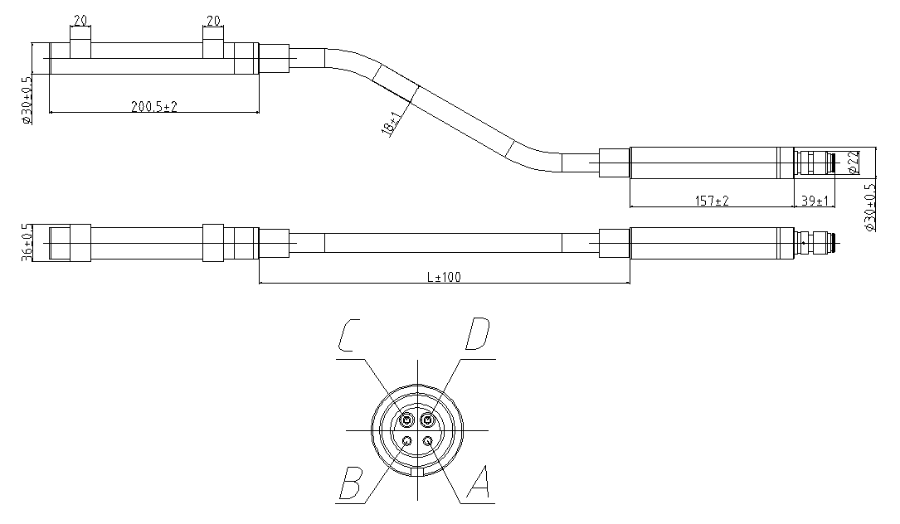

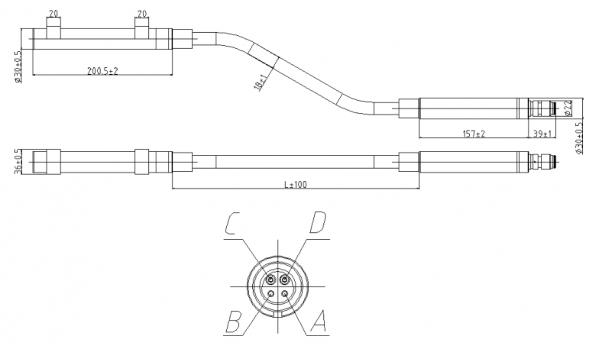

1、產品外觀

注：圖內的防爆管長度、接線方式具體以客戶為主。圖內預定義：L=7000mm；接線定義：A(GND)、B(Tx)、C(Rx)、D(Vdd)。

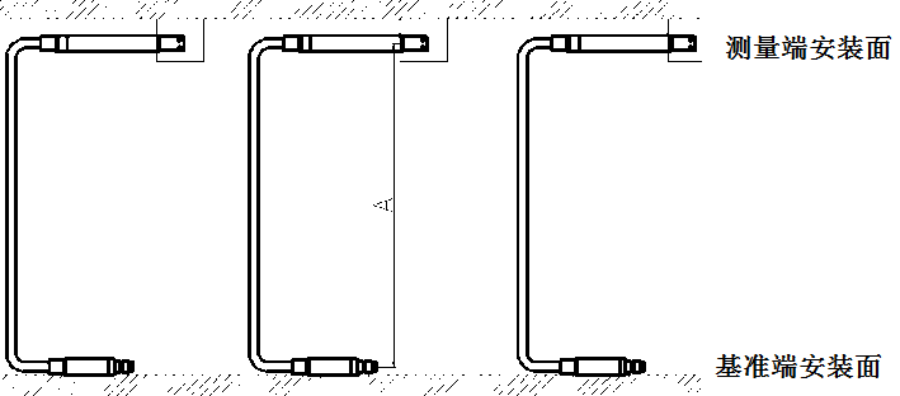

2、安裝方式

安裝說明:（1）將基準端、測量端安裝在過渡板上；（2）再將過渡板安裝在測量設備上。

七 、包裝

1、成品繞成圈狀，然后用扎帶扎好，放到包裝箱里。

2、將附件、說明書、產品放在包裝箱內。
