移位寄存器的作用是什么

移位寄存器中的數據可以在移位脈沖作用下一次逐位右移或左移，數據既可以并行輸入、并行輸出，也可以串行輸入、串行輸出，還可以并行輸入、串行輸出，串行輸入、并行輸出，十分靈活，用途也很廣。

目前常用的集成移位寄存器種類很多，如74164、74165、74166、74595均為八位單向移位寄存器，74195為四位單向移存器，74194為四位雙向移存器，74198為八位雙向移存器。

移位寄存器的工作原理解析

移位寄存器不僅能夠寄存數碼，而且具有移位功能。移位是數字系統和計算機技術中非常重要的一個功能。如二進制數0101乘以2的運算，可以通過將0101左移一位實現；而除以2的運算則可通過右移一位實現。

移位寄存器的種類很多，有左移寄存器、右移寄存器、雙向移位寄存器和循環移位寄存器等。

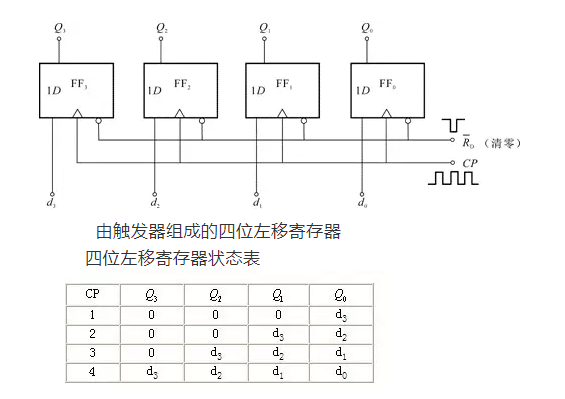

如圖所示是由四個觸發器組成的四位左移寄存器。數碼從第一個觸發器的端串行輸入，使用前先用將各觸發器清零?，F(xiàn)將數碼1101從高位到低位依次送到端。

第一個CP過后，=d3=1，其他觸發器輸出狀態仍為0，即=000，d3=0001。第二個CP過后，=d2=1，=d3=1，而==0。經過四個CP脈沖后，=d3d2d1d0=1101，存數結束。各輸出端狀態如表9-6所示。如果繼續送四個移位脈沖，就可以使寄存的這四位數碼1101逐位從端輸出，這種取數方式為串行輸出方式。直接從取數為并行輸出方式。

以上就是移位寄存器的作用和移位寄存器的工作原理的解答，如果你想進一步的加深理解，最好實際動手做一遍試驗。
