大壩是一種特殊建筑物，它投入巨大，但同樣產生的效益也是巨大的；它整體設計結構復雜，所處的運行環境更加復雜；它的損傷可能會造成一個地區的嚴重破壞，甚至人命的傷亡。因此大壩的安全更加值得重視，要準確了解大壩的工作性態，只能通過大壩安全檢測來實現。 國際大壩會議 1950 年至 1975 年對大壩失事的概率和成因進行分析， 其中20% 是由于地下滲漏引起壓力過高、滲流量增大、滲透坡降過大引起，11% 是因?yàn)榇髩卫匣?、材料開裂以及施工質量引起。近些年，一些水利單位較多采用了位移傳感器產品去實現自動測量、提供數據給上層系統進行分析，更加及時了解大壩的情況。由于磁致伸縮位移傳感器產品與其他位移產品有著明顯精度上、穩定性上、可靠性上的優越，已經逐漸在位移、液位監控方面顯露它的威力。

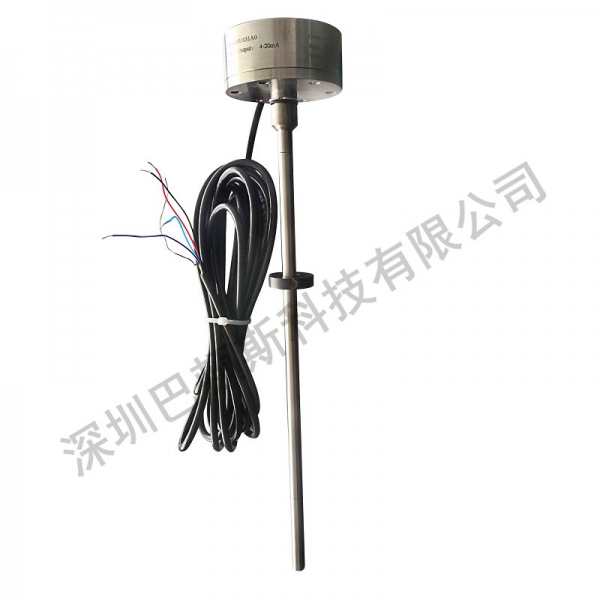

1.磁致伸縮位移傳感器工作原理

磁致伸縮傳感器的核心材料是以鐵鎳合金為基礎的鐵磁材料，一 般稱為波導絲。1858 年威德曼觀察到浸沒在縱向磁場中的鐵磁棒當攜帶電流時將產生扭轉，該扭轉來源于組合的縱向磁場與電流傳輸時產生  的圓形磁場，這種現象稱為磁致伸縮現象，也稱為威德曼效應，其逆效應為維拉里效應。

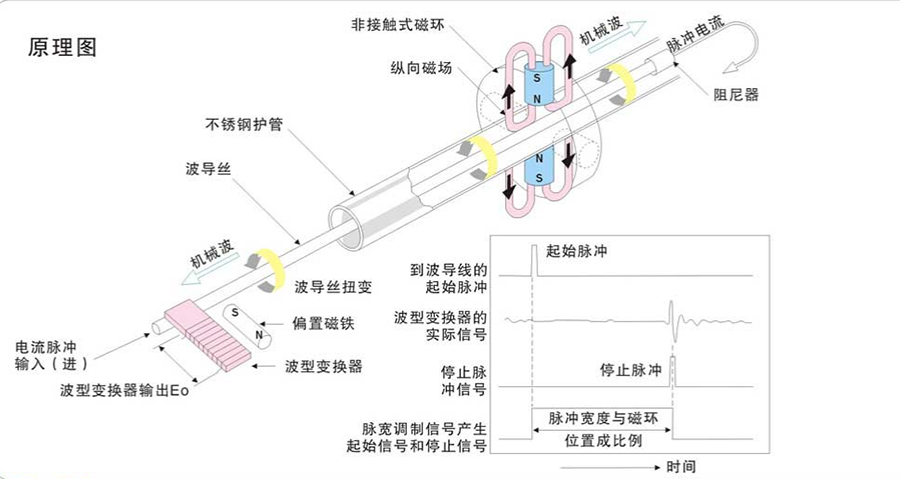

如圖所示就是基本的磁致伸縮傳感器原理圖，當傳感器工作時，電路產生一個電流脈沖（起始脈沖） 輸入到波導絲中，此脈沖建立的圓形磁場沿波導絲傳播，當遇到非接觸式磁環中的縱向磁場時，由于磁致  伸縮現象，波導絲在相交點產生一個機械應變脈沖，并以聲速向兩個方  向傳輸。往波導絲末端傳輸?shù)膽?yīng)變脈沖被末端的吸能材料吸收，而往電  路方向的應變脈沖則經過轉換器的線圈轉換出感應電動勢，即維拉里效  應，該電動勢被電路檢測并放大。通過測量起始脈沖與感應電動勢之間  的時間，再乘以脈沖傳播的固定聲速，即能計算出非接觸磁環的實際距  離。由于這個過程是連續不斷的，只要磁環被帶動，新位置能夠立刻被  感知。磁致伸縮位移傳感器輸出的信號是一個絕對值，具有高精度、高  響應、低遲滯、非接觸、壽命長、穩定性高、安裝方便等優點，無需定  期標定和維護，因而被精確測量領域廣泛應用。

正因?yàn)榇胖律炜s原理的優勢，磁致伸縮位移傳感器在大壩監測領域慢慢得到了廣泛的應用，包括整體位移監測、大壩裂縫監測以及大壩  滲流檢測，下面將詳細介紹這三方面的具體應用。

2.大壩整體位移的監測

在大壩的兩端各取一個相對大地靜止的參考點，將兩點用一根參 考線連接起來并與大壩基本保持平行狀態，這就構成整個大壩整體位移的參照物。然后通過安裝在大壩的位移傳感器檢測兩者之間的相對位移。

磁致伸縮位移傳感器固定在箱子內一起嵌在大壩上，連接大壩兩端的參考線通過一個管子保護，保證參考線不易受其他的干擾。參考線上安裝了特制的磁環，磁環套在傳感器的測桿上但與測桿互不接觸。參考線再通過惰性水等其它措施保持在穩定的狀態。當大壩發生移動時，  磁環相對測桿發生移動，傳感器能立刻將測得的信號送到控制室，檢測人員就能立刻知道大壩的移位狀況。

3.大壩裂縫（結合縫） 的監測

根據建筑學的相關原理，大壩的結構主要由壩柱結合水泥墻的方 式構成，其中壩柱的樁打得很深，水泥墻相對很淺。隨著時間的推移在  壩柱與水泥墻之間會有裂縫產生，這就需要進行監測。在裂縫監測的應  用中，磁致伸縮位移傳感器被安裝在大壩內的通道里面（隨著大壩的高  度不同，通道層數也不同）。一個通道可以根據內部實際情況考慮，需  在多個點安裝并監測。實際現場安裝時磁環固定在水泥墻上，傳感器則  固定在壩柱上，當裂縫變化時，磁環跟隨水泥墻發生位置變化，傳感器  將磁環移動產生的新位置信號傳送到控制室。

由于在大壩監測上的位移量都是很小，而且這種變化是一個長期的  緩慢的變化過程，磁致伸縮位移傳感器由于其特有的原理在精確度和穩  定性方面都能很好的滿足了這種測量的要求，因此得到了廣泛的應用。

4.大壩滲流的監測

在大壩工程中，因?yàn)闈B流所產生的工程事故高達20%~ 30%，為了保障大壩的運行安全和安全管理的需要，對已經建成的大壩進行滲流檢測以及安全評價非常重要。當水庫建成后，會對壩體、壩肩、基巖等周邊的地基產生很大影響，特別是大壩蓄水后，產生了水壓荷載，并在上下游水位差的作用下，對壩體、壩基和繞壩產生滲流。而滲流量是反映滲流狀態的基本要素，是反映滲流安全問題最直觀、靈敏和綜合的因素，  對防滲體工作狀態反映最全面及時，很多工程變化在滲流壓力觀測判斷還不夠明確時，滲流量反映已經相當明顯。因此，按照有關規范的要求，  需對通過壩體、壩基和兩岸繞壩滲流的滲漏水流量進行觀測計量。

繞壩滲流一般通過布置在繞流線或沿著滲流較集中的透水層中的測壓孔來觀測其水位變化。滲流量的觀測方法有以下三種：

1）當流量小于 1L/s 時，宜采用容積法；

2）當流量在1～300L/s 時，宜采用量水堰法；

3）當流量大于300L/s 或者無法設置量水堰時，可以采用流速儀法或斷面水位法；

其中量水堰法應用較為廣泛，一般由集水溝、量水堰計、堰板等 組成整個量水堰系統。

在量水堰計中使用的傳感器中，有多種工作原理的，如電容式、  電感式、光電式等，但都存在共同的弱點，就是需要定期重新標定，長期穩定性差，容易損壞，安裝后期的維護費較高。而采用磁致伸縮液位傳感器的量水堰計卻能克服以上液位傳感器的共同弱點，它特有的工作原理決定了它的高精度、長期可靠性、穩定性和安裝便利等優點。量水堰計一般由傳感器、防污管、安裝法蘭、水平泡等組成。量水堰計在在實際現場安裝中，需要采用防污管對傳感器進行保護，一是防止污泥進入，以免對浮球的上下浮動造成影響，  二是防止水位的大幅度波動對浮球造成晃動而引起輸出信號的波動。量水堰計一般安裝在堰板上游1 米左右的堰槽側壁，而防污管與集水溝是連通器原理，因此兩者的水位高低保持一致。當浮球跟隨防污管內的水位變化而同步變化時，傳感器輸出信號給控制室或者二次儀表，就可以直接顯示水位的變化量。

5. 結論

在大壩的安全監測領域中，高精度、高穩定、高可靠的磁致伸縮位移/液位傳感器以其特有的工作原理得到了多方面的應用。通過傳感器的測量對大壩的移位、裂縫、滲流進行精確的監控，更好地對大壩的  安全狀況進行準確的評估，避免重大事故的發生。
