一. 概述

BDS300 壓力測控變送產品主要功能包括 4-20mA 變送輸出，兩路繼電器開關量輸出，現場顯示功能。采用 SMT 工藝和集成設計理念，對傳感器可以提供恒壓激勵，恒流激勵，適應擴散硅，陶瓷，應變式壓力傳感器。其內置微處理器，通過三按鍵編程，實現零點、滿量程、小數點、控制點的可調設定，電流設定，無需任何電位器調整。整機適應工業級溫度環境，強抗干擾。

二. 產品特點

①采用OLED液晶顯示屏，支持中英文顯示模式；

②采用了微處理器而使靈活性增大、功能增強；

③一路模擬量+兩路開關量雙模式輸出；

④支持調試器和按鍵兩種標定方式；

⑤可選兩點和三點兩種標定模式；

⑥極低的溫飄，適和-40~85度工業環境使用；

⑦非常靈活的開關點設置，控制方向自動識別，自動插入回差值；

⑧指標遠超同類產品，抗干擾特性優良。

三. 技術參數

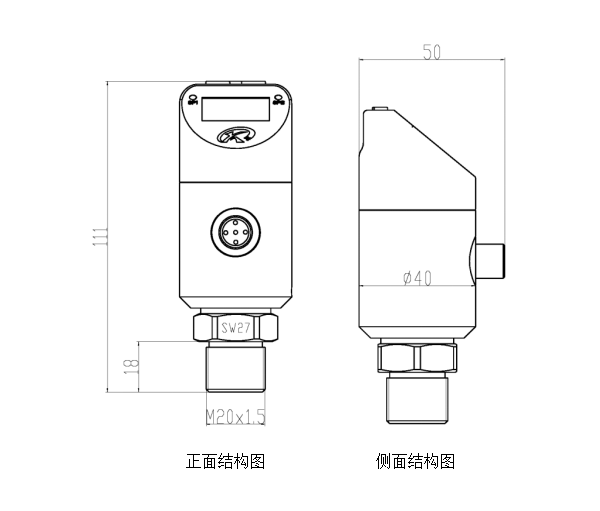

四. 外形參數

五.接線說明

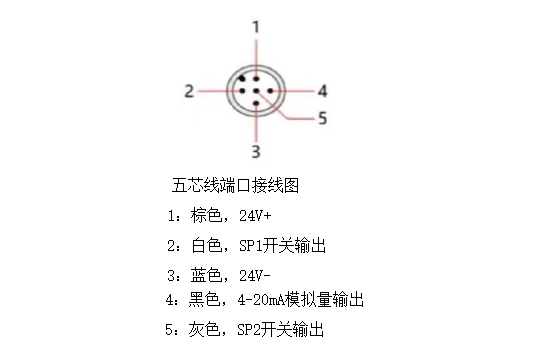

開關量輸出和電流輸出采用五芯M12，接線定義參考如下:

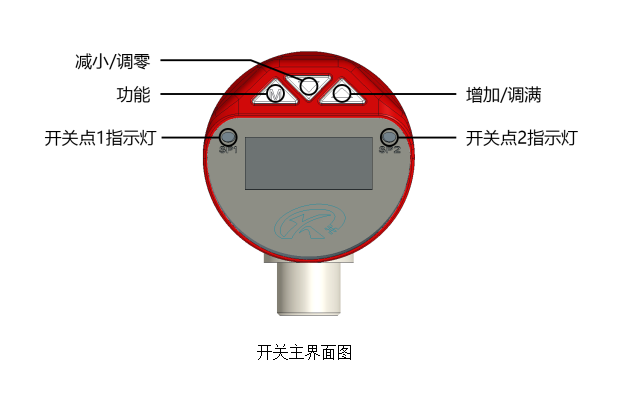

六.顯示界面
