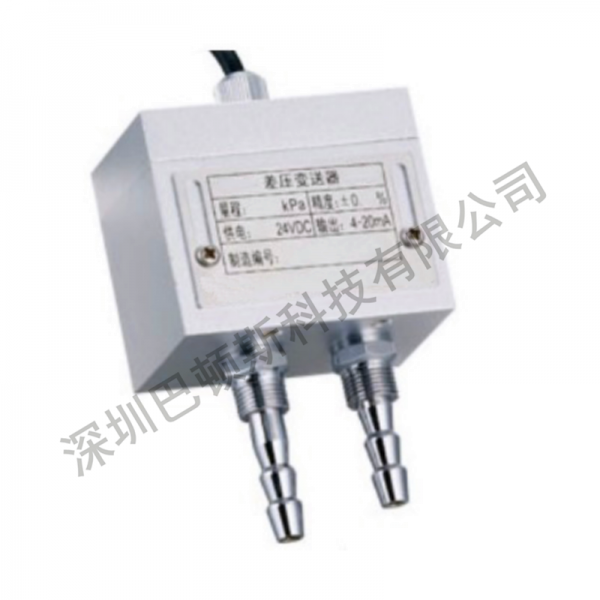

產品概述

擴散硅差壓變送器由差壓傳感器、集成放大電路組成，具有穩定性高、動態測量性能好等優點；配置高性能微處理器對傳感器非線性和溫度漂移進行修正補償，實現精確的數字?jǐn)?shù)據傳送、現場設備診斷，遠程雙向通信等功能，適合使用在對液體、氣體的測量控制中。此變送器有多種量程范圍，可以滿足各類用戶的需求。其廣泛應用于冶金、機械、石油、化工、電站、輕工、食品、環保、國防及科研的各個領域。

 主要參數

 外形及安裝

◎尺寸圖

◎連接

差壓變送器有兩個進氣口，一個高壓進氣口，標志為“H”;一個低壓進氣口，標志為“L”。在安裝過程中，不允許有漏氣現象，漏氣存在會使測量精度降低。

電氣連接：差壓變送器   電氣連接方式：直出線。

具體接線方式如下：

兩線制4-20mA   紅色:電源＋   黃色:電源-

四線制變送器 485

紅色:電源＋   黃色:電源-藍色:485A    綠色:485B
