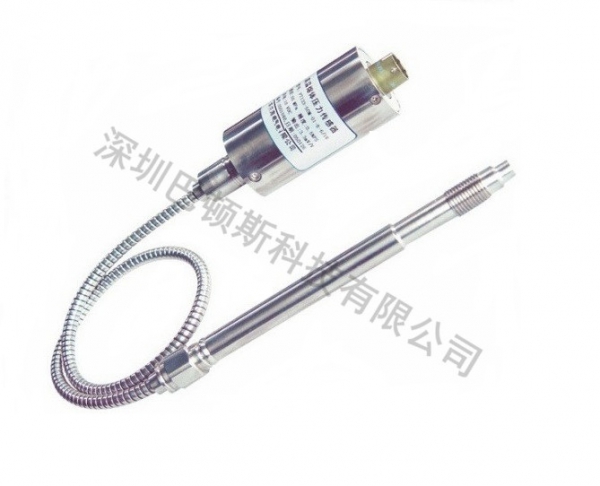

PT系列高溫熔體壓力傳感器/變送器

一：范圍及特點

PT系列高溫熔體壓力傳感器/變送器廣泛應用于化纖、塑料、橡膠等熔體的壓力測量和控制，測試探頭可在300℃～1200℃高溫環境下工作。它具有外觀精美，耐震動、高可靠性和準確性，工作穩定等特點，在應變式傳感器研發方面，公司的研發部門利用自身優化設計的優勢，對感壓膜片結構以及材料進行了重大改進，目前我們公司生產的高溫熔體壓力傳感器以及壓力變送器在國內同行業有絕對優勢，已經完全可替代（美國Dynisco，日本RKC,意大利GeFran）等進口高溫熔體壓力傳感器，互換性好。我們公司的PT系列傳感器與本公司生產的PY系列儀表配套使用可以完全滿足各種不同用戶的要求；也可直接與進口儀表（Dynisco）配套使用，不需做任何調整或修改，安裝螺紋以及電纜接插件都全部通用。

二：技術指標

項 目	技術 指標
量程（Mpa）	0～10、15、20、25、30、35、40、50、60、70、80、100、200
精度（%FS）	0.5;1.0;1.5
傳感器輸入輸出阻抗（Ω）	350±10%FS
靈敏度輸出（mv/V）	1.5 mv/V;2.0 mv/V;3.33 mv/V。
變送器信號	4-20MA;0-5V;0-10V
傳感器供橋電壓（VDC）	6-12V
變送器供電電壓（VDC）	15-30V
過載能力（%FS）	≤150
絕緣電阻（MΩ）	≥2000 (100VDC)
內部自校準（%FS）	80±1%
感壓膜片耐溫（℃）	350、最高400，水冷式可耐溫1200。
探頭感溫零點漂移(%FS/10℃)	≤0.15
溫度傳感器	J．K．E型熱電偶或Pt100Ω鉑電阻，采用二芯專用接插件引出
安裝螺紋	M14×1.5;1/2″-20UNF； M22×1.5,可按客戶要求定做非標螺紋。

三：外形尺寸

D1	M12×1.5	M14×1.5	1/2″-20UNF	M18×1.5	M22×1.5	G3/8-19
D2	ф7.8	ф7.8	ф7.8	ф9.8	ф15.8	ф9.8
D3	ф10	ф11.8	ф10.5	ф16	ф19.5	ф14
D4	ф10.3	ф12	ф10.7	ф16	ф19.5	ф14.5
A	5	5	5	5.5	10	5.5
B	11.5	11.5	11.5	14	14	14
C	25	25	25	25	25	25
直桿152長，軟管460長，其他尺寸可按客戶要求定做。
密封	45°斜面				90°平面

四：外形結構圖

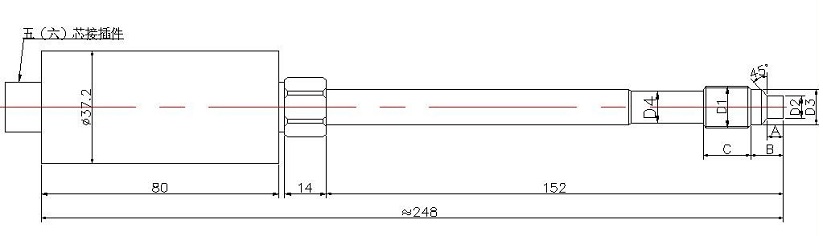

1、PT111(112)直桿型高溫熔體壓力傳感器/壓力變送器

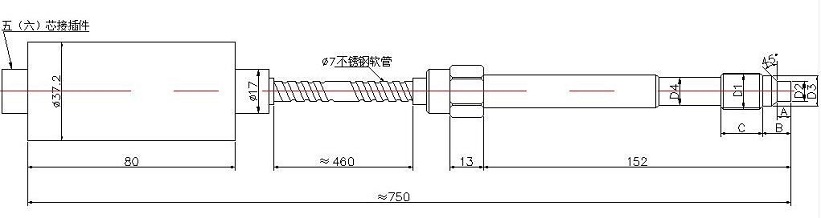

2、PT124(123)軟管型高溫熔體壓力傳感器/變送器

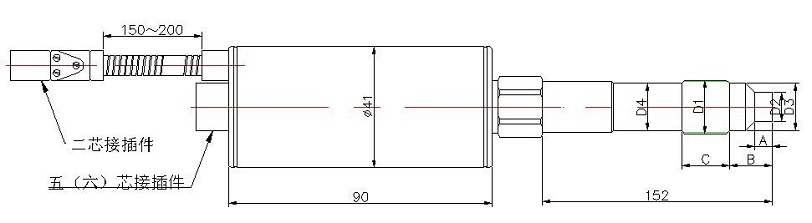

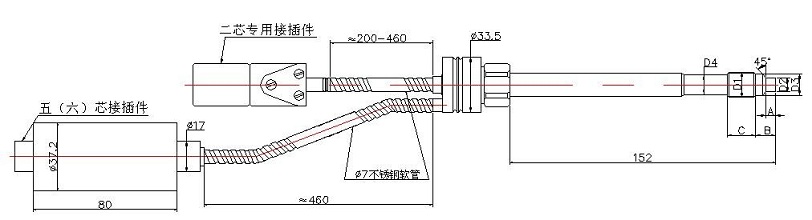

3、PT131(133)軟管壓力溫度雙功能型高溫壓力傳感器/變送器，在PT123(124)的基礎上增加了J型或K型或E型熱電偶或Pt100鉑電阻，可以在同一安裝位置測量溫度和壓力兩種信號，這大大降低了設備的改造和采購成本。

4、PT142(141)直桿壓力溫度雙功能型高溫壓力傳感器/變送器，在PT111（112）的結構上進行了改進，增加了J型或K型或E型熱電偶或Pt100鉑電阻，可以測量同一安裝點的溫度和壓力，與PT131(133)性能基本上一樣，只是剛性方面優于PT131(133)。

五：主要技術指標

輸出訊號	二線制 4～20mA	三線制 0～5VDC		三線制 1～5VDC	三線制 0～10VDC
激勵電壓	10～30VDC				15～30VDC
負載阻抗	最大800Ω		50KΩ
接線方式	紅（E+）黃（E-）		輸入：紅（E+）黃（E-，S-共負）輸出：藍（S+）

六：安裝螺紋開孔尺寸表

45°斜面密封安裝孔尺寸

D1	M12×1.5	M14×1.5	1/2”-20	M18×1.5
D2	Φ8.5	Φ8.5	Φ8.5	Φ10.5
D3	Φ12	Φ14	Φ12.7	Φ18
D4	Φ12.5	Φ14.5	Φ13.2	Φ18.5
A	7	7	7	8
B	13	13	12.5	16
C	20	20	20	20

平端面密封安裝孔尺寸

D1	M22×1.5	G3/8”
D2	Φ16.5	Φ10.5
D3	Φ22	Φ16.5
A	12	7

七：電路連接及注意事項

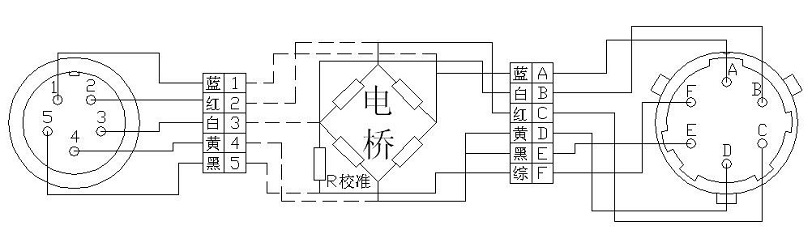

1.傳感器電路、接插件及接線圖形

五芯接插件接線方式:

1 輸出信號（S+） 2 供電電源（E+）

3 輸出信號（S-） 4 供電電源（E-）

5 80%FS自校正

六芯接插件接線方式:

A 輸出信號（S+） C 供電電源（E+）

B 輸出信號（S-） D 供電電源（E-）

E、F ： 80%FS自校正

2、變送器電路接插件及接線圖

輸出

接插件符號

電纜線色別

控制室接線

輸出

接插件符號

電纜線色別

控制室接線

4-20mA

二線制

接線圖

0-5VDC

1-5VDC

0-10VDC

三線制
