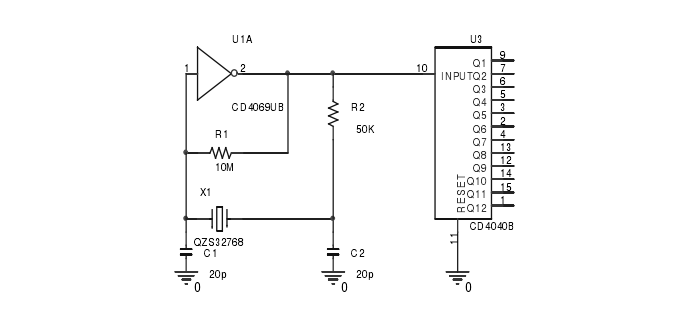

激勵脈沖產生電路如圖1所示，用并行諧振振蕩電路構成晶體振蕩器，晶體振蕩與RC振蕩電路相比，具有頻率穩定性高的特點,RC振蕩電路由于除自身的溫度變動以外，IC的閾值電源也變動等原因，使得RC振蕩電路有2%～5%誤差，而晶體振蕩電路的穩定性在50ppm以內（0～70℃），具有非常高的溫度性，電路中用晶體X1的基頻設計，X1的基頻為32.768KHz。用CD4069UB反相器完成并行振蕩器所需要的180℃相移，也可以使用74HCU04反相器構成，為了振蕩穩定性，用10M電阻R1提供負反饋，用50K的電阻R2提供偏壓使CD4069UB在線性范圍內工作，防止電路異常振蕩。將產生的脈沖進入CD4040B進行分頻，CD4040是12位二進制串行計算器，所有計算器位為主觸發器，計算器在時鐘下降沿進行計數，RESET為高電平時，對計算器進行清零，由于在時鐘輸入端使用了斯密特觸發器，對脈沖上升和下降時間無限制。所有輸入和輸出均經過緩沖。CD4040對輸入信號進行分頻得到12路輸出，也就是12個等級的周期脈沖，以滿足不同測量范圍需求。當磁致伸縮位移傳感器測量行程距離增大時，發射脈沖信號與回波信號的時間間隔增加，這時就應該調整發射脈沖的頻率，使之減少，否則，在下一個發射脈沖到來之前還沒有接收到回波信號，這樣儀器就不能正常工作，通過選擇不同跳線來選擇不同頻率。

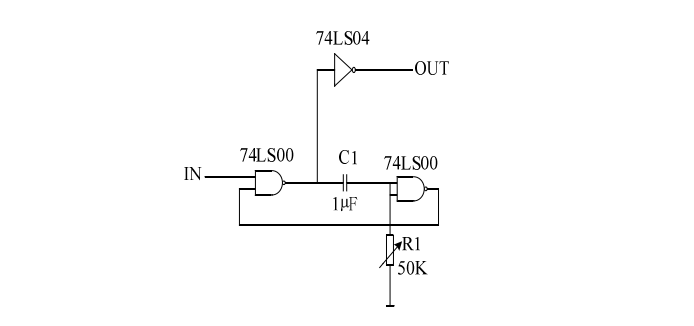

發射電流脈沖的寬度t的大小波導絲影響很大，過大則會影響磁致伸縮位移傳感器的測量精度，過小則會增大波導絲的截止頻率，影響位移傳感器的正常工作。根據要求，脈沖寬度t在2～6μs為宜，在設計中取2μs。本設計采用單穩態觸發電路實現，電路如圖2所示：

單穩態觸發電路（又稱One-shot）的工作特性具有以下特點：

① 它有一個穩定狀態和一個暫穩態；

② 在外界觸發脈沖作用下，能從穩定狀態翻轉到暫穩態；

③ 暫穩態維持一段時間后，將自動返回穩定狀態。暫穩態的持續時間，就是電路。

輸出的脈沖寬度，它僅取決于電路本身的參數，而與觸發脈沖的寬度和幅度無關。

電路中單穩態觸發電路由兩個非門組成，暫穩態靠C1、R1的充、放電過程來維持，通過調節電容C1、電阻R1的值可以改變高電平的寬度。單穩態觸發電路的輸出信號經過一個非門，也起到一定的緩沖作用。
