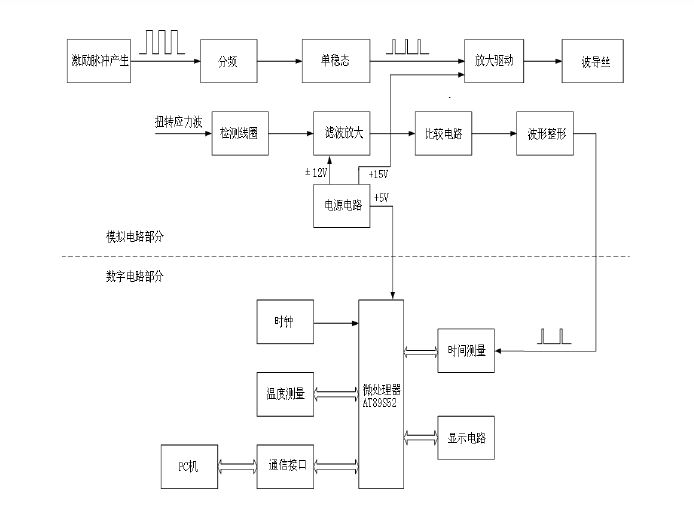

根據磁致伸縮位移傳感器的測量機理以及本課題要求,位移傳感器的硬件電路系統框圖如圖1所示。
本系統包括模擬電路部分和數字電路部分,模擬電路部分包括激勵脈沖產生、放大、回波接收和整形等;數字電路模塊以微處理器AT89S52為核心,包括時間間隔測量、溫度測量等。
模擬電路包含兩個部分,一部分是用來給波導絲提供驅動脈沖的電路,由磁致伸縮位移傳感器的測量機理可知,驅動電流脈沖的時間間隔、電流脈沖的波形、脈寬、以及電流強度都要有一定的要求。該部分電路首先是一個脈沖產生電路,用于產生幾種不同頻率的脈沖,把選定的特定頻率的脈沖輸入到一個單穩態觸發器進行變換,把輸入脈沖轉換成具有固定時間寬度的脈沖,然后通過一個兩級的放大驅動電路來產生符合條件的脈沖,最后輸入到波導絲;另一部分是對波導絲產生的扭轉力波進行檢測,首先通過檢測線圈將應力波轉換為電脈沖,此電脈沖很弱,只有幾毫伏,對此脈沖進行濾波放大后再輸入到一個比較器,從比較器輸出一定幅值的脈沖信號,最后送入脈沖整形電路,輸出提供給數字電路部分。因此,模擬電路部分主要功能是:
①產生幅度、頻率、脈寬滿足要求的激勵脈沖,驅動磁致伸縮位移傳感器波導絲產生較強的垂直于軸向的環形磁場,從而使磁致伸縮波導絲產生足夠大的扭轉變形;
②檢測扭轉應力脈沖、并進行處理、得到符合TTL電平的信號提供給數字電路;
③提供不同的電源電壓。
數字電路部分在接收到來自模擬電路輸出的代表位移的電脈沖之后,送入帶TDC-GP1組成的時間間隔測量電路,由TDC-GP1計算出時間間隔測量并送入微處理器AT89S52,同事DS18B20溫度補償電力檢測到的溫度值也送入微處理器,微處理器對時間值進行校正。另外,將結果在數碼上進行顯示,因此,數字部分的主要功能是:
①完成時間間隔T的測量和溫度值的測量;
②微處理器對時間進行修正;
③顯示測量結果。
